제품번호 |
: |
RB MD32-5P |
|
사이즈 |
: |
Φ220 H240 |
|
|
|
|
 |
|
|
|
 |
|

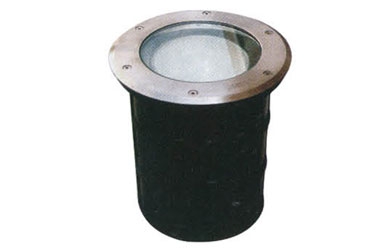

제품명 : LED지중등 / 지중등
제품번호 : RB MD32-5P
제품크기 : Φ220 H240

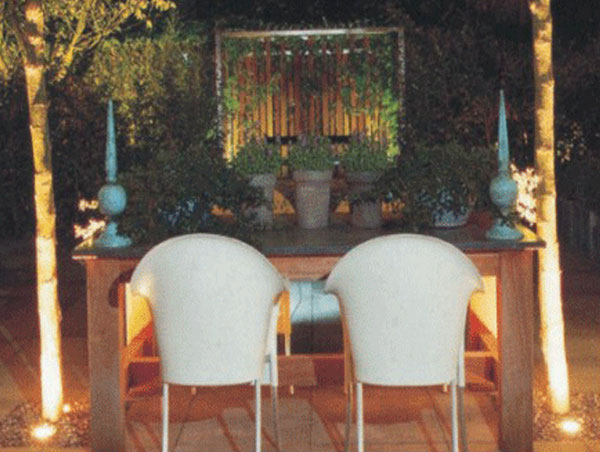

용도 : LED 매입형 지중등 , 외부 직.간접조명 , 기타
BODY : PLASTIC RECESSED BOX / SUS FRAME / Aluminium Die Casting BODY
DIFFUSER : TEMPERED GLASS
LAMP : E27 / PAR38 20W
REFLECTOR : ALUMINIUM
LAMP : POWER LED 국산반도체칩 | LENS ANGLE : 10˚ , 30˚ , 60˚ , 120˚
COLOR : R, G, B, Y, A, WW, CW, RGB
IP RATING : IP65
VOLTAGE : AC 220V / DC24V / DC12V
(※등기구 색상, 치수 등 사양이 조금 다를 수 있습니다)

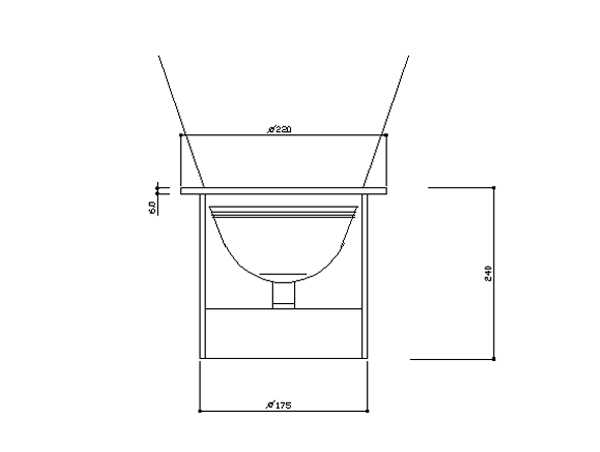

DIRECTIVITY :

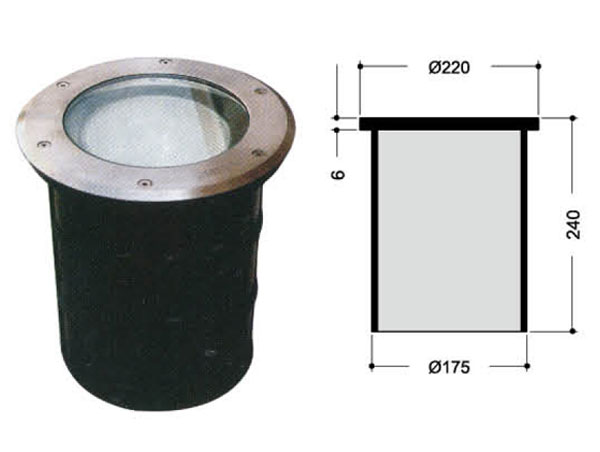

DRAWING PLAN :
지중매입등 매설방법 :
◎ OUT HOUSING의 물빠짐을 위해 바닥에 최소 250mm두께로 잔 자갈을 깔고 OUT HOUSING을 설치한다.
◎ 기구에 단독 연결을 할 때에는 보수유지의 편의를 위해 JUNCTION BOX를 사용한다.
◎ INNER HOUSING바깥으로 최소 600mm의 전선을 여분으로 남기고 기구 내에서 연결하되 CABLE GRANT의
압착 상태를 확인한다.
◎ GROUND LINE은 지정된 장소에 연결하여 필히 GROUNDING을 시킨다.
◎ 기구 삽입시 여분의 전선은 OUT HOUSING의 내벽을 따라 둥글게 말아 놓은 뒤 기구를 삽입한다.
◎ 단독 연결시에는 사용하지 않은 CABLE 삽입구에 END CAP으로 막아 놓는다.
◎ 램프나 안정기 교환은 반드시 화창한 날씨에 한다. | |
|
|
|
|
|
|
